형광침투탐상검사(Fluorescent Penetrant Inspection)
형광침투탐상검사(FPI)는 매우 민감하고 미세한 결함까지 검출 가능한 비파괴 검사(NDT) 기법으로 항공 · 우주 · 방산 산업의 다양한 재료의 검사에 적용 가능하며, 특히 용접품 결함 탐지에 유용함
특성
- 침투액의 낮은 표면장력과 높은 모세관 현상으로 미세한 결함 검출에 용이
- 제품의 형상 및 기능에 변형 또는 손상 없이 결함 탐지
공정

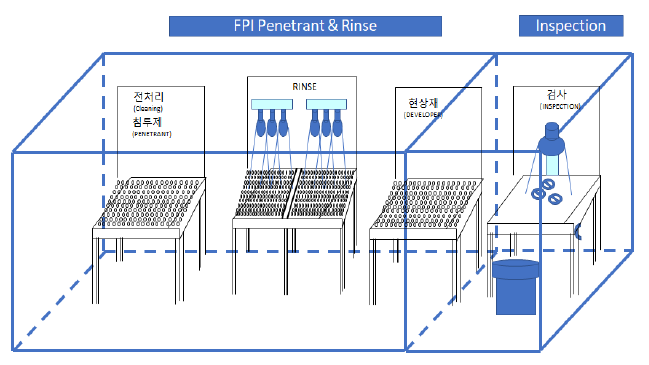

- 전처리 → Penetrant → Cleaning → Dry → Developer → Inspection
응용분야
- 항공우주, 방산, 자동차, 조선 등 여러 산업 분야에서 필수적인 비파괴 검사 기술
적용 규격
- ASTM E 1417
- NAS410 (Certification & Qualification)
- QPL-AMS2644 (Inspection Material)
검사재료
- QPL-AMS2644
- Penetrant : ZL-60D (Type I, Method A, Level 2)
- Developer : ZP-9F (Form D, Type I)
- Remover: SKC-S (Class 2)
적용 제품
- AWS D17.1 Class A & B 적용 용접품

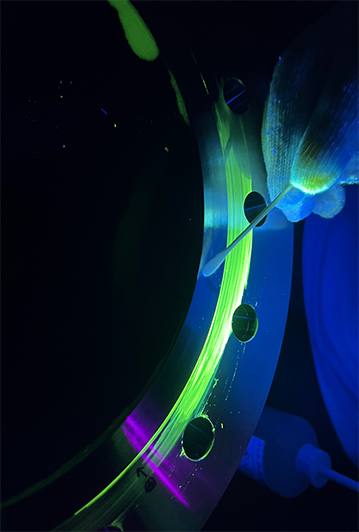

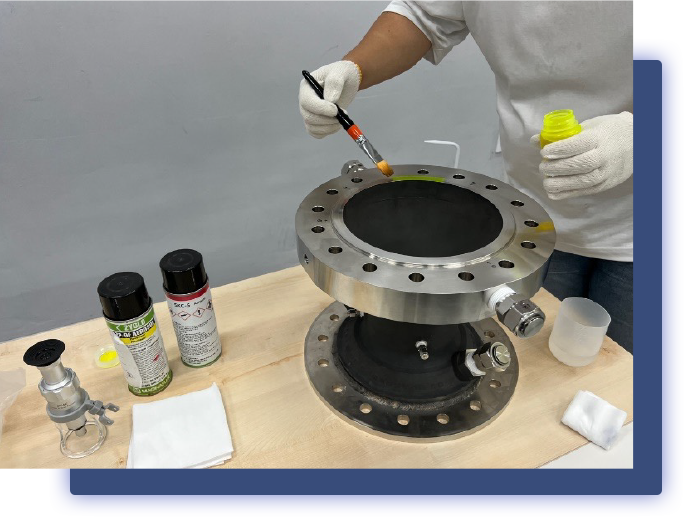

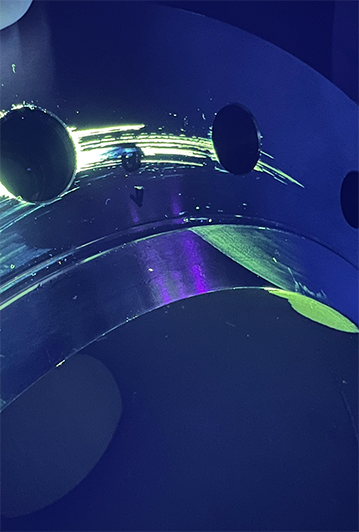

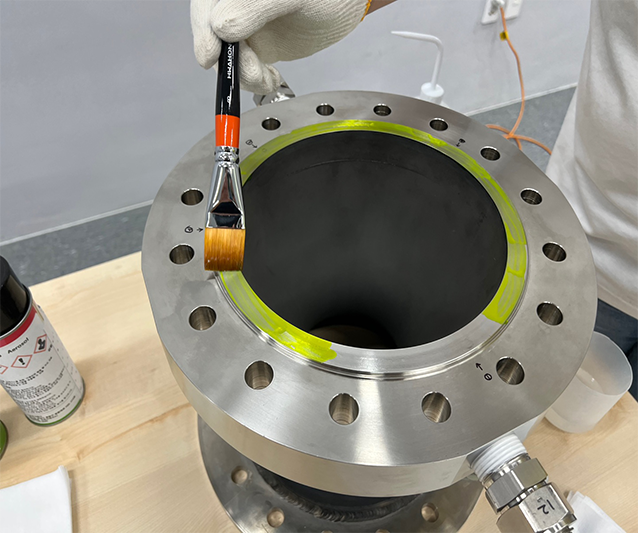

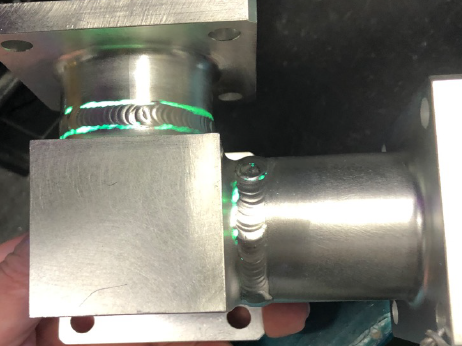

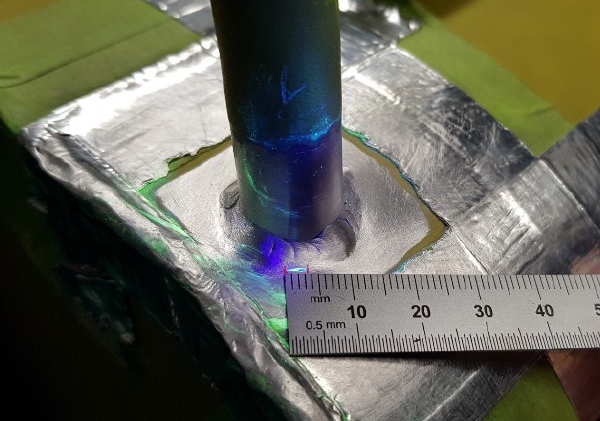

공정사진
